vwin真人娱乐光缆可分为几种类型。通常我们看到的是单模和多模光纤市场上可供选择的类型。多模光纤由其芯直径和包层直径来描述。多模光纤的直径为50/125µm或62.5/125µm。目前常用的OM(多模)光纤有四种:OM1、OM2、OM3和OM4。每一种类型都有不同的特点。
上图显示了OM多模光纤的发展过程。石灰绿OM5光纤是最近发布的，在不久的将来一定会成为主流传输介质。有关OM5纤维的更多信息，请参见OM5光纤电缆- 40G/100G SWDM4布线解决方案是否值得
OM多模光纤标准
每个“OM”都有一个最小的模态带宽(MBW)要求。OM1、OM2和OM3由ISO 11801标准确定，该标准基于多模光纤的模态带宽。2009年8月，TIA/EIA批准并发布了492AAAD，定义了OM4的性能标准。虽然他们开发了最初的“OM”名称，但IEC尚未发布最终将被记录为A1a型光纤的批准等效标准。3在IEC 60793-2-10。

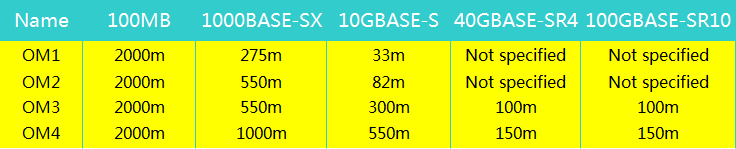

根据上表，
- OM1电缆通常带有橙色护套，芯线尺寸为62.5微米(µm)。它可以支持长达33米的10千兆以太网。它最常用于100兆以太网应用
- OM2的外套颜色也建议为橙色。其核心尺寸为50µm，而不是62.5µm。它支持长度可达82米的10千兆以太网，但更常用于1千兆以太网应用。
- OM3的外套颜色建议为浅水色。与OM2一样，其核心尺寸为50 μ m。它支持长达300米的10千兆以太网。此外，OM3能够支持高达100米的40千兆和100千兆以太网。10千兆以太网是其最常见的用途。
- OM4的外套颜色也建议为浅水色。它是对OM3的进一步改进。它也使用50微米的核心，但它支持长度为550米的10千兆以太网，它支持长度为150米的100千兆以太网。
OM1、OM2、OM3、OM4光纤
这四种多模光纤有几个不同之处，我们可以从下表中清楚地看到:
- 直径:OM1的芯径为62.5 μ m，而OM2、OM3和OM4的芯径为50 μ m。
- 夹克的颜色:OM1和OM2 MMF一般由橙色外套定义。OM3和OM4通常被定义为水绿色外套。
- 光学来源:OM1和OM2常用LED光源。而OM3和OM4通常使用850nm的vcsel。
- 带宽:在850 nm处OM1的最小模态带宽为200MHz*km, OM2的最小模态带宽为500MHz*km, OM3的最小模态带宽为2000MHz*km, OM4的最小模态带宽为4700MHz*km。
为什么OM3和OM4光纤优于OM1和OM2?
OM1和OM2都与基于led的设备一起工作，这些设备可以通过电缆发送数百种模式的光，而OM3和OM2OM4纤维为激光优化(例如。基于VCSEL的设备，使用更少的光模式。led的开/关速度不足以支持更高带宽的应用，而vcsel能够调制超过10 Gbit/s，并用于许多高速网络。因此，OM3和OM4是包含在40G和100G以太网标准中的多模光纤。现在OM1和OM2通常用于1G，不适合今天的高速网络。OM3和OM4目前主要用于10G。但在未来，由于OM3和OM4可以支持40G和100G，这可能会使它们成为趋势。
