随着密集带宽应用的日益普及，对光纤安装和基础设施的需求也在同步加速。vwin真人娱乐因此，光纤电缆在电信行业中占有相当重要的地位。因此，光纤电缆的测试与光纤网络电缆的最终过程同样重要。但是如何进行有效的光纤测试呢?在这里，我们为您介绍三种最常见的方法。
为什么光纤电缆测试很重要
光纤电缆的正确测试可以增加系统的寿命，最大限度地减少系统停机时间，减少维护需求，并支持系统升级和重新配置。从长远来看，所有这些特性都将极大地提高网络性能、可靠性和可管理性。
vwin真人娱乐光纤电缆经过测试以确保连续性和衰减。基本上，光纤测试常用的方法有三种:可见光源、功率计和光源(一跳线法)和光时域反射计(OTDR)。
可见光源测试
可见光源测试光纤的连续性。光纤通信系统工作在电磁波谱的红外区域，人眼是看不见的。然而，(红色)可见光源可用于测试和故障排除光纤系统。它们也被称为可视化故障定位器还有视觉缺陷发现者。
在可见光光源下进行光纤测试时，您可以按照建议的步骤进行:
步骤1。将光纤手电筒连接到光纤链的一端(对于大多数单元，光纤必须被终止)。
步骤2。看看另一端。（请注意:注意不要直视有源光纤束。激光光源会造成严重的眼睛损伤。
步骤3。如果光在另一端看不见，那么沿着光纤长度的某个地方很可能出现断裂或其他问题。在许多情况下，故障位置将从可见光源发出红光。
步骤4。记录测试结果信息。
功率计及光源测试“，
功率计和光源测试也称为单跳线法。它是测量光纤端到端信号损耗即衰减最准确的方法。下面列出了各种组件的TIA/EIA- 568插入损耗限制。特定的安装或协议要求更严格的限制。
损失预算(TIA/EIA规范限制)
| 元素 | 插入损耗 |
| 拼接 | 所有波长均< 0.3 dB |
| 连接器对 | 所有波长均< 0.75 dB |
测试结果应与计算出的链路衰减余量进行比较:
链路衰减余量(dB) =电缆衰减余量(dB) +连接器插入损耗余量(dB) +接头插入损耗余量(dB)
使用功率计和光源对光纤进行测试时，需要进行以下操作。
步骤1。断开活动设备。
步骤2。获取适合单模(一般为1310nm或1550nm)、多模(850nm或1300nm)和功率计的光源。
步骤3。验证合适的波长以设置光源和仪表。（请注意:每次测试前都需要对设备进行校准。遵循设备制造商的程序。)
步骤4。获取准确的测试跳线和耦合器，这应该是光源和功率计套件的一部分。

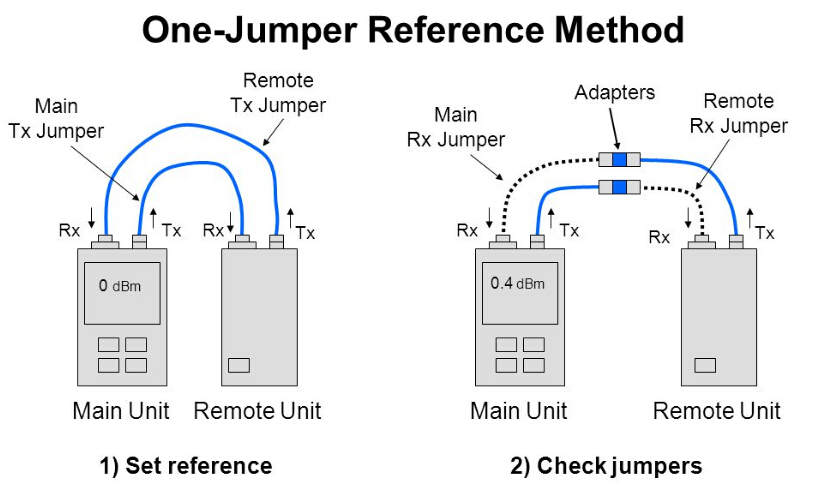

第5步。将跳线(包含与系统光纤尺寸相同的光纤)连接到光源和光功率计上。打开设备。记录参考功率读数(Pref)，单位为dBm。
步骤6。在步骤5中使用的跳线和光功率计之间，通过适配器插入第二个跳线(Test跳线2)。验证第二跳线增加的衰减不大于0.75 dB: Pref-Pcheck≤0.75 dB。
步骤7。将跳线连接到光源上光功率计．首先，断开适配器上的两个跳线。然后将光源/测试跳线1连接到待测试系统光纤的一端。接下来，将光功率计/测试跳线2连接到系统光纤的另一端。然后记录测试功率(Ptest)，用步骤5记录的参考功率(Pref)减去测试功率(Ptest)。最后得出端到端衰减:衰减(dB) = Pref-Ptest。
步骤8。记录测试结果。
光时域反射计(OTDR)测试
光时域反射计(OTDR)测量光纤电缆的长度、衰减和沿光纤长度的“事件”。在这里，事件可以是导致过度衰减的拼接、断裂或应力点。OTDR通过向电缆发送光脉冲并测量事件和光纤本身反射回OTDR的光的时间和功率来实现这一点。它使用这些信息来显示“轨迹”，这是一个权力与距离的图表。
OTDR只需要访问光纤的一端进行常规光纤电缆测试。由于OTDR是一种间接测量方法，它在测量衰减时不如光源和功率计准确。然而，由于它能够显示光纤的图形，它在故障排除中特别有用。与功率计和光源一样，OTDR在特定波长进行测试(单模通常为1310 nm和/或1550 nm，多模通常为850 nm或1300 nm)。
结论
捕获正确的测试方法对于测试遗留系统和未来系统的准确性都起着至关重要的作用。在文中提到的这三种光纤电缆测试方法中，选择哪种方法取决于您的具体需求和实际情况。希望我们上面讨论的可以帮助您提供更好的光纤电缆测试。
